Введение

На данном этапе развития строительная отрасль в России проходит процесс цифровизации. Постоянно выпускаются национальные стандарты, например предназначенных облегчить интероперабельность программных средств, используемых на всех этапах жизненного цикла здания. Ключевой проблемой этого процесса является необученность проектировщиков для работы с цифровыми моделями зданий, как следствие – низкое качество подготавливаемых моделей. Из-за этого происходит большой разрыв между графической частью проектной документации и моделями, на основании которых чертежи должны формироваться.

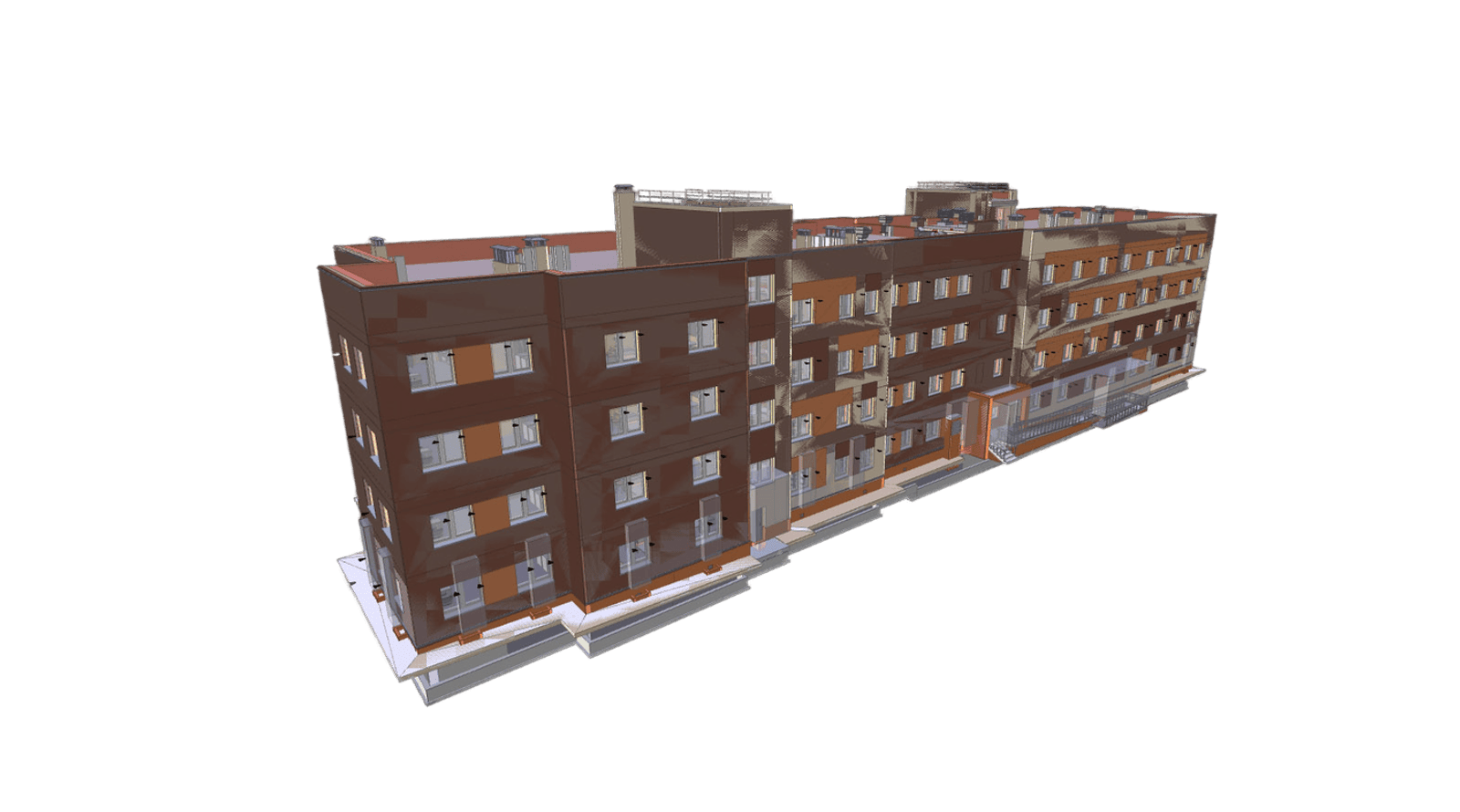

Целью данной работы является описание разработанного инструмента для верификации чертежей с цифровой информационной моделью зданий. Инструмент является одной из функций интегральной оценки качества проектной документации, созданной на основании цифровой информационной модели.

Цель исследования

Разработка и описание модуля автоматического сопоставления чертежей
с цифровой информационной моделью.

Задачи исследования

1. Проанализировать существующую нормативно-правовую базу, регулирующую необходимость верификации проектной документации с цифровыми моделями зданий.
2. Проанализировать существующие подходы к верификации проектной документации с цифровыми моделями зданий.
3. Сформировать гипотезу и требования к программному обеспечению, позволяющему оптимизировать процесс верификации.
4. Обозначить актуальность предлагаемого решения на основании существующих исследований по эффективности работы с цифровыми информационными моделями зданий.
5. Разработать архитектуру и алгоритм работы модуля, встраиваемого в САПР-систему Revit для работы в ПО «БИМИТ»
6. Оценить результат и обозначить перспективы развития модуля.

Существующая нормативно правовая база, регулирующая необходимость верификации проектной документации с цифровыми моделями зданий

Переход строительной отрасли России на технологии информационного моделирования (BIM) — это общемировой тренд, направленный на повышение качества, сокращение сроков и стоимости строительства. Ключевым элементом этого процесса является цифровая информационная модель здания или сооружения. Однако ее использование невозможно без четкой регламентации. В России формирование нормативно-правовой базы, регулирующей необходимость верификации (проверки и сверки) традиционной проектной документации с цифровыми моделями, находится на активной стадии развития.

Несмотря на отсутствие прямых нормативных требований по верификации цифровых информационных моделей зданий с чертежами, правовая база уже содержит ряд важных положений, которые создают основу для этого процесса:

ПНСТ 909-2024 «Требование к цифровым информационным моделям объектов непроизводственного назначения. Часть 1. Жилые здания».

Национальный стандарт позволит систематизировать и стандартизировать требования к цифровым информационным моделям жилых зданий. Автоматизация обработки данных из создаваемых цифровых информационных моделей позволит соблюсти требования законодательства и решить прикладные задачи: быстрее подготавливать проектную и рабочую документацию, заполнять ведомости строительных материалов, проводить работу с другими типовыми сценариями применения ТИМ.

Постановление Правительства Российской Федерации от 17.05.2024 № 614
«Об утверждении Правил формирования и ведения информационной модели объекта капитального строительства, состава сведений, документов
и материалов, включаемых в информационную модель объекта капитального строительства и представляемых в форме электронных документов, и требований к форматам указанных электронных документов»

Постановлением определен порядок формирования и ведения информационной модели объектов капитального строительства, в том числе состав сведений, документов и материалов, включаемых в информационную модель объекта капитального строительства и представляемых в форме электронных документов, и требования к форматам указанных электронных документов в являются обязательными к применению в случаях, установленных постановлением Правительства РФ от 05.03.2021 № 331 «Об установлении случаев, при которых застройщиком, техническим заказчиком, лицом, обеспечивающим или осуществляющим подготовку обоснования инвестиций, и (или) лицом, ответственным за эксплуатацию объекта капитального строительства, обеспечиваются формирование и ведение информационной модели объекта капитального строительства».

На сегодняшний день в федеральном законодательстве отсутствует прямая норма, которая бы обязывала застройщика или проектировщика в обязательном порядке создавать и предоставлять на проверку цифровую модель для всех типов объектов. Традиционная бумажная или электронная PDF-документация по-прежнему остается единственным официальным документом, утверждаемым для производства строительно-монтажных работ.

Существующие подходы к верификации чертежей и цифровых информационных моделей и программные продукты, позволяющие это делать.

Контроль согласованности выпускаемой графической части в проектной документации с цифровой моделью является важной задачей на заключительных этапах проектирования и проведения экспертизы. Корректная верификация показывает насколько точно собраны ведомости объемов работ, так как становится понятно, собирались объемы с цифровой модели или подсчитывались вручную.

В настоящее время можно выделить два основных существующих подхода решения данной задачи:

Ручная верификация

Считается наиболее распространенным и используемым методом. Принцип верификации основывается на визуальном попарном сравнении каждого чертежа (вида, разреза, узла) с соответствующими элементами и сечениями в цифровой информационной модели. Процесс может выполняться проектировщиком, специалистом по контролю качества, экспертом.

Преимущества:

• Не требуется специального программного обеспечения;
• Не требуется наличия компетенций по конкретным программным продуктам, то есть метод доступен всем.

Недостатки:

• Высокая трудоемкость и стоимость;
• Низкая скорость проверки;
• Влияние человеческого фактора, возможность упустить ошибки;
• Неполнота проверки;
• Сложность систематизации данных, сложность фиксирования и дальнейшей аналитики проверенных узлов, планов, сечений.

Верификация через САПР систему

Метод такого контроля используется редко. В этом случае у совершающего сопоставление чертежей с цифровой информационной моделью должны быть достаточные компетенции для работы в САПР-системе. Должно быть установлено необходимое программное обеспечение. Экспертиза же не получается файлы в проприетарном формате, а взаимодействует с цифровой информационной моделью через открытый формат IFC.

Преимущества:

• Высокая точность проверки;
• Прозрачность данных для проверки;
• Возможность систематизировать данные.

Недостатки:

• Необходимо установить программное обеспечение;
• Необходимы углубленные знания в ПО;
• Если модель разрабатывалась в иностранном ПО, то организации государственного сектора не могут с ним взаимодействовать.

На данный момент автоматическая верификация 2d чертежей с цифровой информационной моделью реализована в мире только в одном продукте — Швейцарская вендер компания «Revizto»[1]. Revizto — платформа для совместной работы и координации проектных данных, ориентированная на визуализацию и управление информацией в строительстве и проектировании.

Revizto не является узкоспециализированным инструментом для автоматического сопоставления, как описано в нашей гипотезе. Его подход основан на интеграции и визуализации, что решает проблему рассогласований косвенно.
